Umspannwerke sind ein wesentlicher Bestandteil der elektrischen Energieversorgung. In diesen Anlagen wird elektrische Energie zwischen verschiedenen Spannungsebenen umgewandelt, übertragen und verteilt. Eine zentrale Funktion übernehmen dabei Transformatoren, insbesondere Leistungs- und Netztransformatoren. Je nach Bauart und Leistung können sie große Mengen an Transformatorenöl, Isolieröl oder Esterflüssigkeit enthalten.
Tritt durch eine technische Störung, eine Beschädigung oder während Wartungsarbeiten Flüssigkeit aus, muss diese kontrolliert aufgefangen werden. Eine Transformator Ölwanne im Umspannwerk schafft dafür einen definierten Rückhalteraum. Sie kann dazu beitragen, eine unkontrollierte Ausbreitung der Flüssigkeit zu verhindern und unterstützt damit ein technisch geplantes Konzept für Umwelt- und Gewässerschutz.
Die Ausführung einer solchen Ölwanne hängt jedoch von zahlreichen Faktoren ab. Transformatorgröße, Ölvolumen, Fundament, Aufstellungsart, Entwässerung und Standortbedingungen müssen gemeinsam betrachtet werden. Besonders bei großen Leistungstransformatoren und Freiluftanlagen ist eine projektspezifische Planung wichtig.
Aufgabe einer Transformator Ölwanne
Die Hauptaufgabe einer Transformator Ölwanne besteht darin, bei einem Flüssigkeitsaustritt einen definierten Rückhalteraum bereitzustellen. Statt sich über das Gelände auszubreiten, soll austretendes Transformatorenöl innerhalb des vorgesehenen Systems gesammelt werden.
Dadurch kann die Flüssigkeit kontrolliert behandelt, entfernt oder entsprechend den betrieblichen Vorgaben weitergeleitet werden. Die Ölwanne ist somit Bestandteil eines technischen Rückhaltekonzepts und kann insbesondere bei größeren Transformatoren eine wichtige Schutzfunktion übernehmen.
Eine geeignete Lösung wird nicht ausschließlich anhand der Grundfläche des Transformators bestimmt. Auch die maximale Flüssigkeitsmenge und die baulichen Bedingungen des Standorts müssen berücksichtigt werden.
Transformatorenöl und andere Isolierflüssigkeiten
Transformatoren verwenden Flüssigkeiten, die verschiedene technische Funktionen erfüllen. Häufig kommt Transformatorenöl zum Einsatz, das unter anderem zur elektrischen Isolation und zur Wärmeabfuhr dient. Abhängig von der Bauart und dem Einsatzzweck können auch andere Isolierflüssigkeiten wie Ester verwendet werden.
Für die Planung einer Ölwanne ist deshalb entscheidend, welche Flüssigkeit im jeweiligen Transformator eingesetzt wird. Materialauswahl, Beschichtung und Konstruktion müssen für die vorgesehenen Betriebsbedingungen geeignet sein.
Auch die Menge der Flüssigkeit spielt eine wesentliche Rolle. Bei großen Leistungstransformatoren können erhebliche Volumen vorhanden sein, die bei der Auslegung des Rückhalteraums berücksichtigt werden müssen. Die technischen Möglichkeiten für die sichere Aufnahme von Transformatorenöl werden anhand einer Transformator Ölwanne Umspannwerk näher erläutert.
Planung der Transformator Ölwanne
Die Planung beginnt mit einer detaillierten Erfassung der technischen und baulichen Situation. Dazu werden unter anderem Transformatorabmessungen, Flüssigkeitsvolumen und Fundament betrachtet.
Darüber hinaus können die folgenden Faktoren relevant sein:
Transformatorleistung
Transformatorbauform
Fundamentabmessungen
Aufstellungsart
Freiluftbetrieb
Abstände zu angrenzenden Anlagen
Entwässerung
Niederschlagswasser
Ölabscheidung
Wartungszugänge
Korrosionsschutz
Anforderungen an den Umwelt- und Gewässerschutz
Aus diesen Informationen kann ein Rückhaltesystem entwickelt werden, das auf die konkrete Anlage abgestimmt ist.
Rückhaltevolumen richtig berücksichtigen
Das erforderliche Rückhaltevolumen ist einer der wichtigsten Punkte bei der Planung einer Transformator Ölwanne. Ausgangspunkt ist die Menge an Transformatorenöl beziehungsweise Isolierflüssigkeit, die im Transformator vorhanden ist.
Bei Außenanlagen muss zusätzlich geprüft werden, wie Niederschlagswasser in das System gelangt und wie dieses kontrolliert abgeleitet werden kann.
Die konkrete Dimensionierung richtet sich nach den technischen und rechtlichen Anforderungen des jeweiligen Projekts. Eine pauschale Standardgröße ist daher nicht für alle Umspannwerke geeignet.
Transformator Ölwanne für Freiluftanlagen

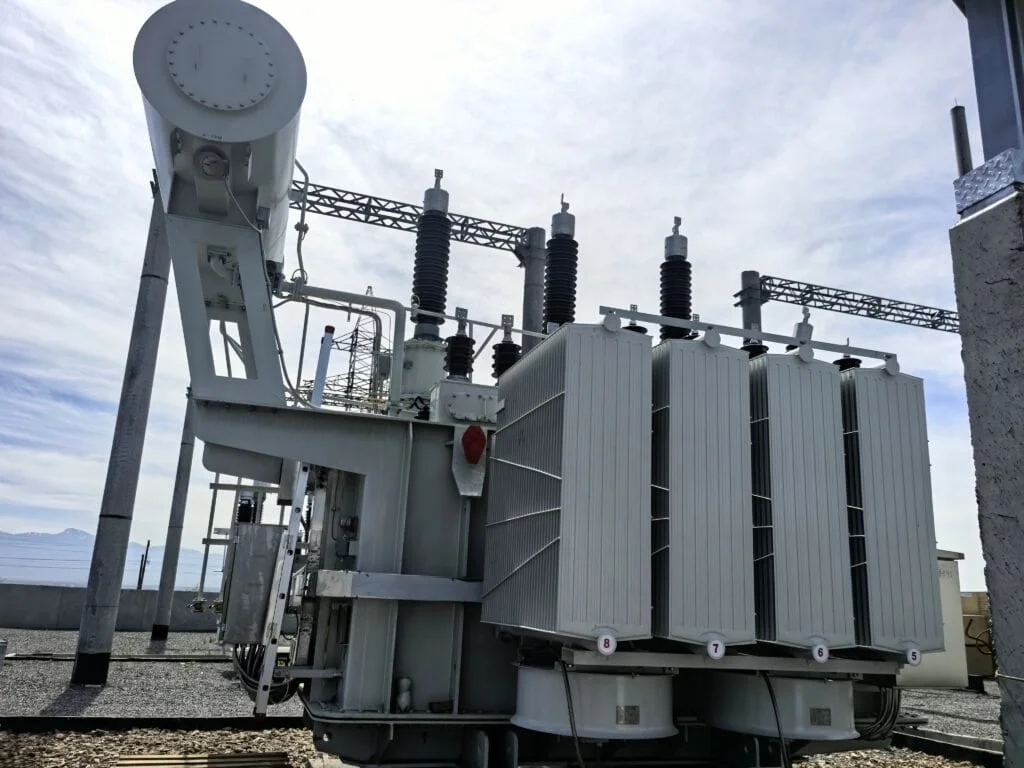

Viele Leistungs- und Netztransformatoren werden außerhalb geschlossener Gebäude aufgestellt. In solchen Freiluftanlagen muss die Ölwanne dauerhaft den äußeren Bedingungen standhalten.
Regen, Temperaturveränderungen und weitere Witterungseinflüsse müssen bereits bei der Planung berücksichtigt werden. Auch der Korrosionsschutz der Konstruktion spielt eine wichtige Rolle.
Zusätzlich muss das Entwässerungskonzept so gestaltet werden, dass Niederschlagswasser kontrolliert behandelt werden kann. Bei entsprechenden Anlagen können Ölabscheidesysteme oder andere technische Komponenten Bestandteil des Gesamtkonzepts sein.
Transformator Ölwanne und kontrollierte Entwässerung
Eine Ölwanne im Außenbereich kann sowohl Transformatorenöl als auch Regenwasser aufnehmen. Deshalb ist eine kontrollierte Entwässerung besonders wichtig.
Das Entwässerungssystem sollte so geplant werden, dass Wasser nicht unkontrolliert aus dem Rückhalteraum abgeleitet wird, wenn eine Verunreinigung mit Isolierflüssigkeit nicht ausgeschlossen werden kann.
Je nach Anlagenkonzept können kontrollierte Abläufe, Ölabscheider oder weitere technische Komponenten eingesetzt werden. Welche Ausführung erforderlich ist, hängt von den jeweiligen Standortbedingungen und den geltenden Anforderungen ab.
Stahl-Ölwannen für Transformatoren
Bei Transformator-Auffangsystemen können Stahlkonstruktionen eine geeignete Lösung darstellen. Sie können entsprechend den Abmessungen des Transformators und den vorhandenen baulichen Bedingungen konstruiert werden.
Dabei müssen mechanische Belastbarkeit, Materialverträglichkeit und Korrosionsschutz berücksichtigt werden. Besonders bei einer dauerhaften Außenaufstellung ist eine geeignete Oberflächenbehandlung beziehungsweise ein geeigneter Korrosionsschutz wichtig.
Die Konstruktion sollte außerdem so ausgelegt sein, dass Inspektion, Reinigung und Wartung möglich bleiben.
Modulare Transformator-Ölwannen
Bei bestimmten Projekten können modulare Systeme eine flexible Alternative darstellen. Durch die Kombination verschiedener Elemente kann das Auffangsystem an unterschiedliche Grundrisse angepasst werden.
Dies kann insbesondere bei bestehenden Umspannwerken hilfreich sein, wenn die verfügbare Fläche oder das vorhandene Fundament bestimmte geometrische Vorgaben macht.
Modulare Lösungen können sowohl bei Neubauten als auch bei Nachrüstungen eingesetzt werden, sofern sie entsprechend den technischen Anforderungen ausgelegt werden.
Ölwanne für große Leistungstransformatoren
Große Leistungstransformatoren stellen besondere Anforderungen an die Rückhaltung. Mit zunehmender Transformatorgröße können auch Flüssigkeitsvolumen und erforderliche Auffangfläche steigen.
Bei solchen Anlagen müssen die technischen Daten besonders sorgfältig erfasst werden. Dazu gehören unter anderem Transformatorabmessungen, Ölvolumen, Fundamentgröße und Aufstellungsbedingungen.
Die Ölwanne kann anschließend entsprechend der konkreten Situation ausgelegt werden. Bei großen Umspannwerken kann dabei eine Kombination aus Auffangwanne, kontrollierter Entwässerung und Ölabscheidung sinnvoll sein.
Ölwanne für 110 kV, 220 kV und 380 kV
Transformatoren werden in unterschiedlichen Spannungsebenen eingesetzt. In Umspannwerken können beispielsweise Anlagen für 110 kV, 220 kV oder 380 kV vorkommen.
Die Spannungsebene allein bestimmt jedoch nicht die Größe oder Konstruktion der Ölwanne. Entscheidend sind die konkreten technischen Daten des Transformators und die Bedingungen am Standort.
Ein 380-kV-Transformator kann beispielsweise andere Anforderungen an Abmessungen und Rückhaltevolumen stellen als ein kleinerer Transformator. Deshalb sollte jede Anlage individuell betrachtet werden.
Gewässerschutz durch kontrollierte Rückhaltung
Eine Transformator Ölwanne kann einen wichtigen Beitrag zum technischen Gewässerschutz leisten. Wenn Transformatorenöl austritt, soll die Flüssigkeit innerhalb des vorgesehenen Rückhalteraums gehalten werden.
Dadurch kann eine unkontrollierte Ausbreitung über Bodenflächen und Entwässerungswege reduziert werden. Gleichzeitig wird eine kontrollierte Aufnahme und weitere Behandlung ermöglicht.
Für die konkrete Auslegung können in Deutschland unter anderem Anforderungen des Wasserhaushaltsgesetzes und der AwSV relevant sein. Welche Vorgaben im Einzelfall gelten, hängt von der Anlage, der verwendeten Flüssigkeit, der Menge und den Standortbedingungen ab.
Nachrüstung einer Ölwanne im bestehenden Umspannwerk
Nicht jedes Umspannwerk wird von Anfang an mit einem modernen Rückhaltesystem ausgestattet. Bei Bestandsanlagen kann deshalb eine Nachrüstung erforderlich oder sinnvoll sein.
Eine solche Retrofit-Maßnahme beginnt mit der Untersuchung der vorhandenen Infrastruktur. Fundament, Transformator, Kabelwege, Entwässerung und angrenzende Anlagen müssen berücksichtigt werden.
Eine individuell konstruierte Ölwanne kann anschließend an die bestehende Situation angepasst werden. Dies ermöglicht die Integration eines modernen Rückhaltesystems, ohne dass das gesamte Umspannwerk neu aufgebaut werden muss.
Wartung und Inspektion
Eine Transformator Ölwanne sollte langfristig zuverlässig betrieben werden können. Deshalb müssen Wartung und Inspektion bereits bei der Planung berücksichtigt werden.
Der Auffangbereich sollte zugänglich sein und regelmäßig auf Verschmutzungen, Beschädigungen oder Ablagerungen kontrolliert werden können. Auch Entwässerungseinrichtungen und Ölabscheider benötigen je nach Ausführung entsprechende Kontrollen und Wartungsmaßnahmen.
Eine wartungsfreundliche Konstruktion unterstützt einen dauerhaft sicheren Betrieb des Rückhaltesystems.
Bedeutung der Materialverträglichkeit
Die verwendete Isolierflüssigkeit muss bei der Auswahl der Materialien berücksichtigt werden. Eine Konstruktion, die für eine bestimmte Flüssigkeit geeignet ist, muss nicht automatisch für jede andere Flüssigkeit dieselben Eigenschaften besitzen.
Deshalb sollten Material, Beschichtung und Dichtungssysteme auf die konkrete Anwendung abgestimmt werden.
Dies gilt insbesondere bei Projekten, bei denen unterschiedliche Transformatoren oder verschiedene Flüssigkeitstypen eingesetzt werden.
Ölwanne für Energieversorger und Netzbetreiber
Energieversorger, Netzbetreiber und Stadtwerke betreiben häufig zahlreiche Transformatoren an unterschiedlichen Standorten. Die technischen Bedingungen können daher erheblich variieren.
Eine individuell geplante Transformator Ölwanne kann auf die jeweilige Anlage abgestimmt werden. Dabei können unterschiedliche Transformatorgrößen, Fundamentabmessungen und Entwässerungskonzepte berücksichtigt werden.
Besonders bei größeren Modernisierungsprojekten ist eine frühzeitige Abstimmung zwischen Anlagenplanung, Umweltschutz und Rückhaltesystem sinnvoll.
Integration in die Gesamtanlage
Eine Transformator Ölwanne sollte als Bestandteil des gesamten Umspannwerks betrachtet werden. Transformator, Fundament, Kabelwege, Entwässerung und angrenzende technische Einrichtungen müssen miteinander abgestimmt werden.
Bei einem Neubau kann diese Integration bereits während der Planungsphase erfolgen. Bei einer Nachrüstung muss die bestehende Infrastruktur berücksichtigt werden.
Eine solche ganzheitliche Betrachtung erleichtert die technische Integration und kann dazu beitragen, spätere Anpassungen zu vermeiden.
AAAgiler für Transformator-Ölwannen und Rückhaltesysteme
AAAgiler bietet spezialisierte Lösungen für Transformator-Auffangwannen, Ölwannen und technische Rückhaltesysteme in Umspannwerken und Freiluftanlagen.
Je nach Projekt können modulare Auffangwannen, Stahl-Auffangsysteme, Transformatorwannen mit Ölabscheidung und kontrollierte Entwässerungssysteme eingesetzt werden. Die Lösungen können an Transformatorgröße, Ölvolumen, Fundamentabmessungen und Standortbedingungen angepasst werden.
Damit können sowohl Neubauprojekte als auch Modernisierungen und Nachrüstungen bestehender Energieversorgungsanlagen umgesetzt werden.
Fazit
Eine Transformator Ölwanne im Umspannwerk dient der kontrollierten Aufnahme von Transformatorenöl und anderen Isolierflüssigkeiten. Sie bildet einen wichtigen Bestandteil eines technischen Rückhalte- und Umweltschutzkonzepts und kann dazu beitragen, die unkontrollierte Ausbreitung von Flüssigkeiten bei Leckagen zu verhindern.
Für eine zuverlässige Lösung müssen Transformatorgröße, Flüssigkeitsvolumen, Fundament, Aufstellungsart und Entwässerung berücksichtigt werden. Bei Freiluftanlagen kommen zusätzlich Niederschlag und Witterungseinflüsse hinzu.
Individuell geplante Öl- und Auffangsysteme ermöglichen eine Anpassung an unterschiedliche Transformatoren und Standortbedingungen. Dadurch können Energieversorger und Netzbetreiber sowohl neue Umspannwerke als auch bestehende Anlagen mit geeigneten Rückhaltesystemen ausstatten.
